Guide du Photovoltaïque Traditionnel & Plug and Play
Le photovoltaïque, une technologie solaire qui convertit la luminosité du soleil en électricité, représente une solution écologique et durable pour répondre aux besoins énergétiques modernes. Ce guide vise à fournir une compréhension approfondie des différentes approches du photovoltaïque, allant d’une installation traditionnelle à la simplicité du plug and play.
Faire le bon choix pour votre système photovoltaïque
| Installation Photovoltaïque traditionnelle | Installation Photovoltaïque Plug & Play | |
|---|---|---|
| Installation | Nécessite des connaissances en éléctricité pour le raccordement des panneaux phototovoltaïques reliés à un onduleur central. | Installation simplifiée grâce à des panneaux solaires pré-assemblés équipés de micro-onduleurs dédiés. |
| Processus de conversion | Les panneaux PV mis en série le plus régulièrement produisent du courant continu (DC) et sont ensuite reliés à un onduleur central afin de convertir ce courant DC en alternatif AC | Chaque panneau solaire photovoltaïque fournit directement du courant alternatif (AC) grâce à son micro-onduleur annexé |
| Adaptabilité | Convient à diverses applications, du résidentiel aux grandes centrales solaires. Type d’installation le plus evolutif, pouvant recevoir des batteries facilement par la suite. Pour des petites comme des grandes puissances. | Idéal pour les installations résidentielles, les petits bâtiments commerciaux et les projets de petite envergure. Simple et efficace il sont modulables et peuvent s’additionner entre eux. |
| Complexité | Plus complexe en termes d'installation. car cela necessite des connaissances en raccordement electrique | Moins complexe en raison de la simplicité de l'installation, de l'absence d'un onduleur central et la simplicité de le brancher dans une prise comme notre chargeur de téléphone. |
| Accessibilité | Nécessite une expertise technique pour la conception, l'installation et la maintenance. Plus complexe de par son raccordement électrique et ses fixations plus long terme plutôt pour une installation de plus grande ampleur et qui ne bougera surement jamais | Accessible aux propriétaires, locataires et petites entreprises sans connaissances techniques - limité sur la puissance total mais facilement upgradable |
Faire le bon choix pour votre système photovoltaïque
| Installation Photovoltaïque traditionnel | Installation Photovoltaïque Plug & Play |
|---|---|
| Nécessite des connaissances en éléctricité pour le raccordement des panneaux phototovoltaïques reliés à un onduleur central. | Installation simplifiée grâce à des panneaux solaires pré-assemblés équipés de micro-onduleurs dédiés. |
| Les panneaux PV mis en série le plus régulièrement produisent du courant continu (DC) et sont ensuite reliés à un onduleur central afin de convertir ce courant DC en alternatif AC | Chaque panneau solaire photovoltaïque fournit directement du courant alternatif (AC) grâce à son micro-onduleur annexé |
| Convient à diverses applications, du résidentiel aux grandes centrales solaires. Type d’installation le plus evolutif, pouvant recevoir des batteries facilement par la suite. Pour des petites comme des grandes puissances. | Idéal pour les installations résidentielles, les petits bâtiments commerciaux et les projets de petite envergure. Simple et efficace il sont modulables et peuvent s’additionner entre eux. |
| Plus complexe en termes d'installation. car cela necessite des connaissances en raccordement electrique | Moins complexe en raison de la simplicité de l'installation et de l'absence d'un onduleur central et la simplicité de le brancher dans une prise comme notre chargeur de téléphone. |
| Nécessite une expertise technique pour la conception, l'installation et la maintenance. Plus complexe de par son raccordement électrique et ses fixations plus long terme plutôt pour une installation de plus grande ampleur et qui ne bougera surement jamais | Accessible aux propriétaires, locataires et petites entreprises sans connaissances techniques - limité sur la puissance total mais facilement upgradable |
Sélectionnez votre Solution Solaire
Installation Photovoltaïque Traditionnelle
L’essentiel à connaître
-
Modules Photovoltaïques souvent en série reliés à un onduleur pour convertir l'énergie solaire en électricité.
-
Applications variées : résidentielles, commerciales, centrales solaires. (peu de limite)
-
Interconnexion des panneaux en séries ou parallèles (grosse puissance) pour former des chaînes et boucles
L'installation Photovoltaïque Traditionnelle, de quoi s'agit-il ?
L’installation photovoltaïque traditionnelle, également connue sous le nom de photovoltaïque classique, désigne un système photovoltaïque conventionnel qui convertit l’énergie solaire en électricité. Voici une description technique de ses composants principaux :
Panneaux Photovoltaïques : Les panneaux appelés aussi modules photovoltaïques, sont composés de cellules photovoltaïques en silicium. Lorsque le soleil brille, les photons de la lumière viennent frapper les cellules photovoltaïques. Cette lumière fait circuler les électrons du silicium. Les électrons se déplacent alors en produisant du courant électrique.
Onduleur (ou Convertisseur) : L’onduleur est un composant essentiel de l’installation photovoltaïque traditionnelle. Il convertit le courant continu (DC) à voltage élevé produit par les panneaux photovoltaïques en courant alternatif (AC) utilisable pour l’alimentation des appareils électriques domestiques en auto-consommation et/ou pour l’injection dans le réseau électrique en revente de surplus.
Câblage et Composants de Protection : En plus des panneaux solaires et de l’onduleur, le système comprend également divers composants de câblage, tels que des câbles solaires spécifiques de qualité, des boîtes de jonction, des disjoncteurs et des fusibles, des parafoudres. Ces éléments sont essentiels pour assurer le bon fonctionnement et la sécurité et la protection du système photovoltaïque mais aussi pour les utilisateurs.

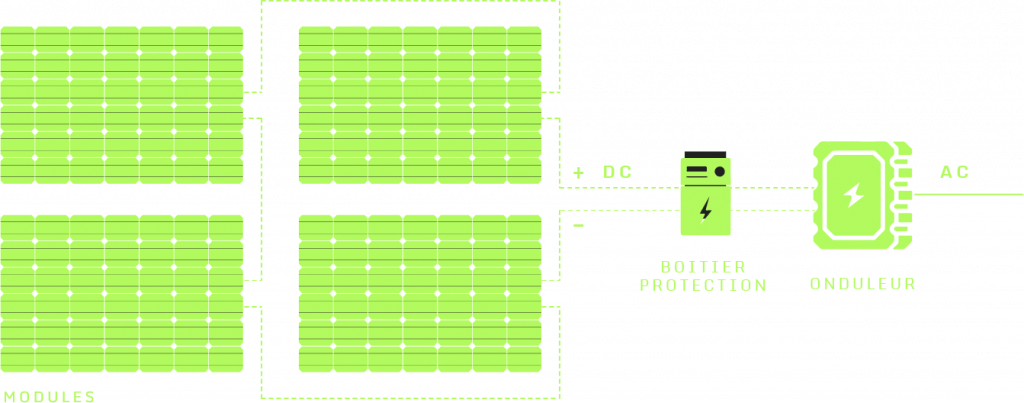

Principe de fonctionnement
Les panneaux solaires PV captent la lumière du soleil et la convertissent en courant continu (DC). L’onduleur convertit ensuite ce courant continu en courant alternatif (AC), adapté à toutes les utilisations.
Installation du Photovoltaïque traditionnel
Les installations photovoltaïques traditionnels sont adaptées à diverses applications, des installations résidentielles aux grandes centrales solaires.
Ils sont principalement installés sur les toits des bâtiments, qu’ils soient résidentiels, commerciaux, industriels ou en agrivoltaisme, où ils bénéficient d’une exposition maximale au soleil sans ombre.
L’interconnexion de plusieurs panneaux
Les panneaux PV sont interconnectés en séries ou parallèles pour former des chaînes ou boucles, puis connectés à l’onduleur central.
Cette configuration permet d’optimiser la production d’électricité solaire en fonction des besoins spécifiques de l’installation mais aussi de pouvoir stocker par la suite et minimiser son coût d’installation.
Les bonnes pratiques
- Pour garantir des performances optimales de votre installation, seul un nettoayge a l’année est recommandé si l’inclinaison n’est pas optimale (30°- 35°)
- Il est essentiel de prendre en compte des facteurs tels que l’orientation des panneaux, l’inclinaison, l’ombrage pour garantir une efficacité maximale du système.
Les règles de sécurité à respecter pour le photovoltaïque traditionnel
Les installations photovoltaïques traditionnelles doivent respecter les normes de sécurité électrique pour minimiser les risques d’incendie, de choc électrique et autres dangers potentiels. C’est pourquoi nous préconisons toujours un système de protection avec des parafoudres.
Cela comprend le respect des normes électriques NF C 15-100 nationales, ainsi que l’utilisation de dispositifs de protection tels que les disjoncteurs différentiels résiduels (DDR).
Installation Photovoltaïque Plug and Play
L’essentiel à connaître
-
Panneaux photovoltaïques pré-assemblés avec micro-onduleurs annexés pour une installation simplifiée et rapide (en moins de 10min)
-
Chaque panneau avec leur micro onduleur convertit directement l'électricité générée en courant alternatif (CA).
-
Idéal pour les propriétaires, locataires et petites entreprises sans connaissances techniques. Souhaitant un système non-fixe et modulable - Se branche et se branche comme un chargeur de téléphone
Installation Plug and Play Photovoltaïque : De quoi s'agit-il ?
Le plug and play photovoltaïque représente une approche innovante dans le domaine de l’énergie solaire, caractérisée par des panneaux solaires équipés de micro-onduleurs intégrés. Voici une description technique de ses composants principaux :
Panneaux Photovoltaïques : Les panneaux appelés aussi modules photovoltaïques, sont composés de cellules photovoltaïques en silicium. Lorsque le soleil brille, les photons de la lumière viennent frapper les cellules photovoltaïques. Cette lumière fait circuler les électrons du silicium. Les électrons se déplacent alors en produisant du courant électrique.
Micro-Onduleur : Chaque panneau solaire est associé à un micro-onduleur, un dispositif électronique qui convertit directement le courant continu (DC) produit par le panneau en courant alternatif (AC) de qualité, jouant le rôle d’un onduleur central mais indépendant à chaque panneau. Les micro-onduleurs offrent une meilleure performance individuelle des panneaux en optimisant la production d’électricité, même en cas d’ombrage partiel ou de défaillance d’un panneau.
Câblage de Qualité avec Connecteurs Étanches IP65 : Les panneaux plug and play sont équipés de câbles de raccordement de haute qualité avec des connecteurs étanches IP65, ce qui garantit une connexion facile et sécurisée entre les panneaux solaires et le réseau électrique.

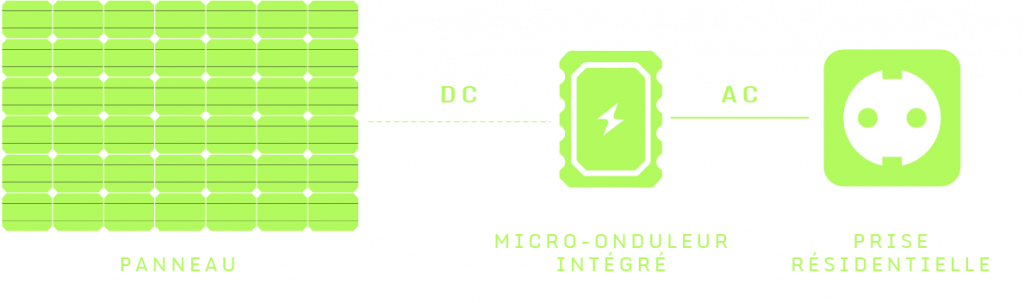

Principe de fonctionnement
Chaque panneau photovoltaïque est équipé d’un micro-onduleur qui convertit directement l’électricité générée en courant alternatif (CA), éliminant ainsi la nécessité d’un onduleur central.
Installation du Photovoltaïque Plug & Play
Les panneaux plug & play peuvent être installés de différentes manières en fonction de l’espace disponible et des préférences de l’utilisateur. Chaque panneau peut avoir sa propre orientation à l’inverse d’un onduleur central où tous les panneaux doivent être de même orientation !
Les options d’installation privilégiées incluent le montage au sol sur des structures fixes ou réglables, le montage mural pour une intégration discrète, etc. Chaque type d’installation nécessite une analyse minutieuse de l’emplacement, de l’orientation et de l’inclinaison pour une production optimale d’électricité solaire.
L’interconnexion de plusieurs panneaux (deux possibilités)
Pour augmenter la capacité de production d’électricité solaire, plusieurs panneaux plug & play peuvent être connectés ensemble
Deux options s’offrent à vous :

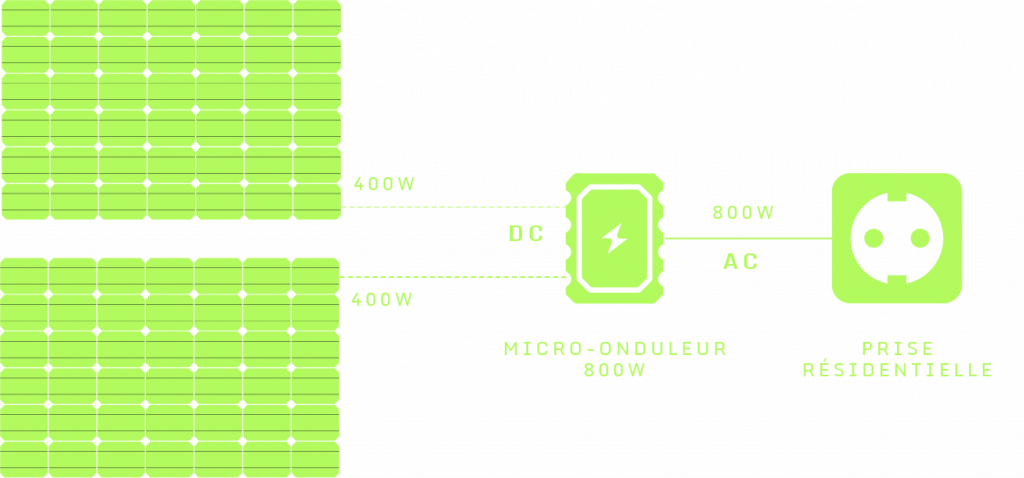

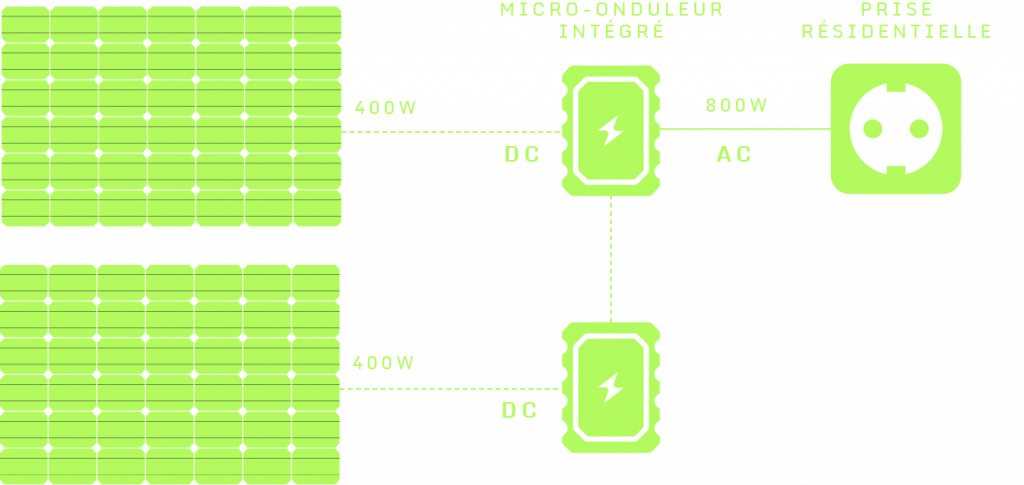

Soit connecter deux Kits en série par leur micro onduleur de 400W – Soit connecter deux modules à un micro-onduleur plus puissant de 800W (Cependant les deux modules doivent identique).
Il est important de tenir compte des spécifications techniques des panneaux et du micro-onduleur pour assurer une configuration appropriée et sécurisée du système.
Les bonnes pratiques
Une orientation optimale des panneaux vers le sud pour maximiser l’exposition au soleil, une inclinaison appropriée en fonction de la latitude locale (généralement entre 30 et 35 degrés – position la plus optimale sur l’année).
Un espacement adéquat entre les panneaux pour éviter l’ombrage (généralement de 0,5 à 1 mètre), et l’utilisation de fixations résistantes aux intempéries pour garantir la stabilité et la durabilité du système.
La vérification régulière du fonctionnement des micro-onduleurs, ainsi que la surveillance de la performance de chaque panneau pour identifier et résoudre les problèmes rapidement.
Les règles de sécurité à respecter pour le photovoltaïque plug & play
Lors de l’installation et de l’utilisation des panneaux plug & play, il est crucial de respecter les règles de sécurité électrique pour éviter les risques d’incendie, de choc électrique et d’autres dangers potentiels.
Cela inclut le respect des normes électriques nationales, la limitation du nombre maximum de panneaux en série pour éviter les surpuissances, l’installation de disjoncteurs différentiels résiduels (DDR) pour la protection contre les fuites de courant (généralement 30 mA), et l’utilisation de câbles et de connecteurs de qualité pour assurer une connexion fiable et sécurisée. Respect de la norme NF C 15-100

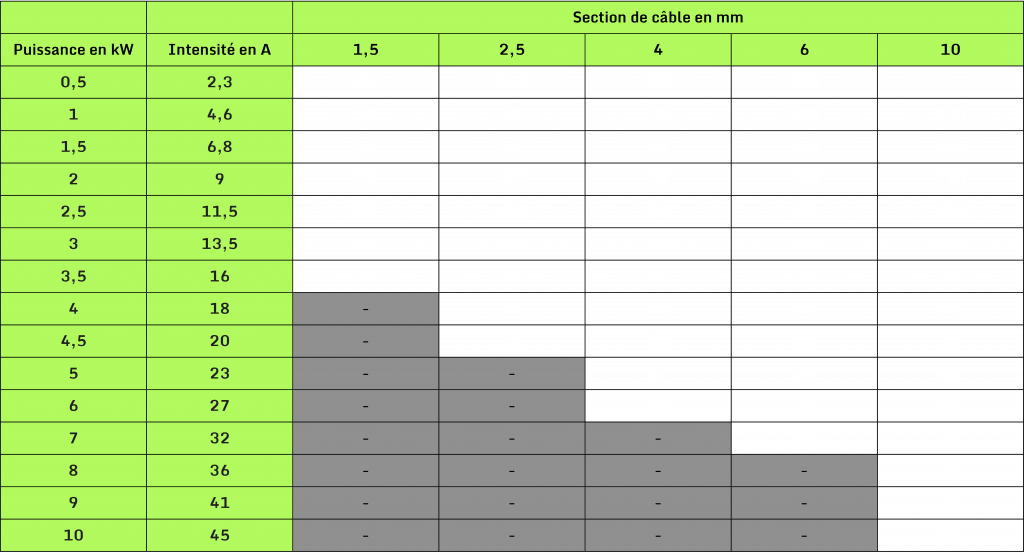

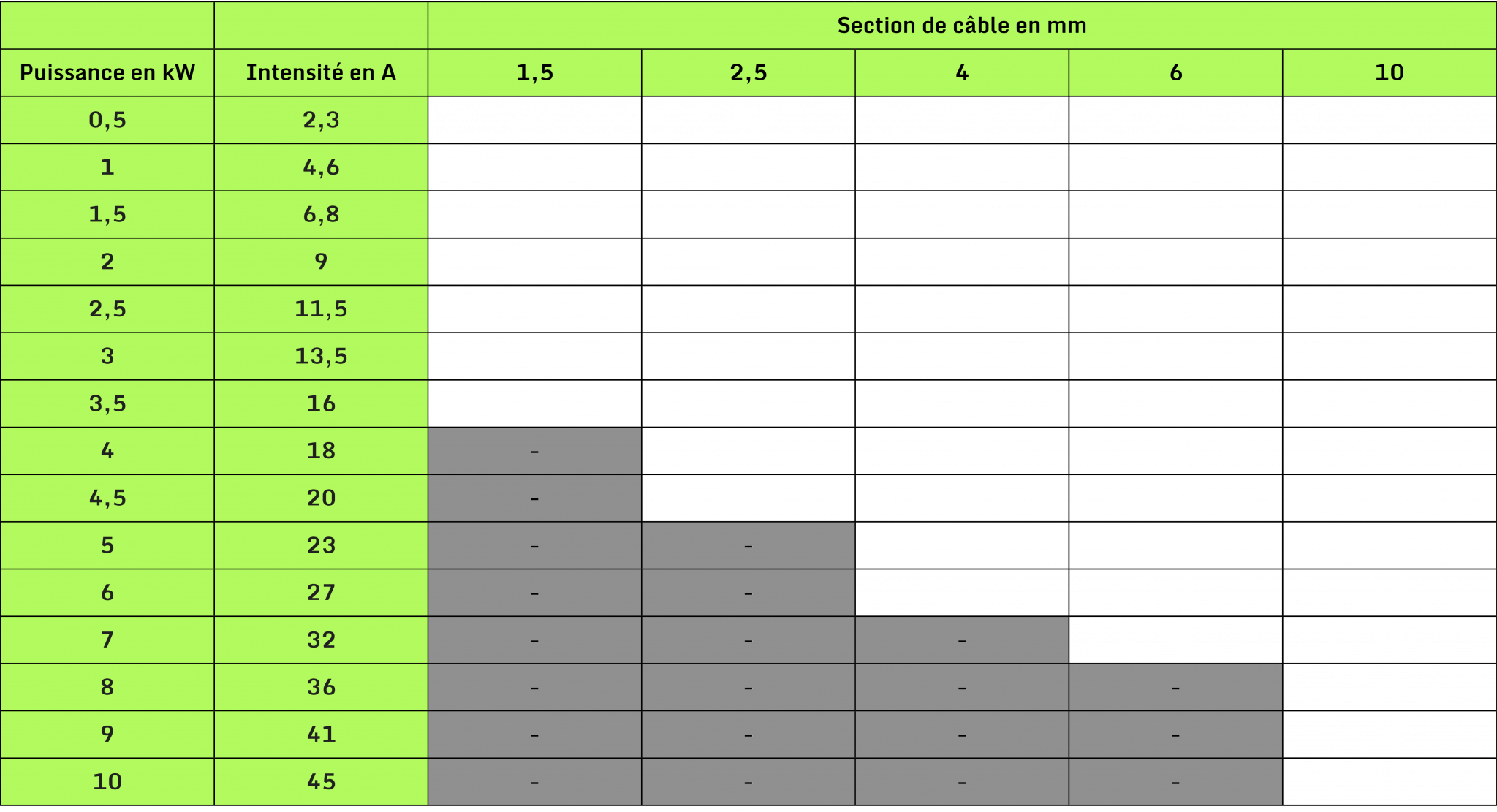

Monophasé : Distance maximale des panneaux (en m) en fonction de votre puissance et section de câble
Ce tableau est donné à titre indicatif – il est important de respecter la norme électrique régissant les panneaux photovoltaiques.
EcoSolia est à votre disposition pour réaliser votre Audit en énergie 100% gratuit – via notre formulaire
